Handstrahlkabinen/Injektorstrahltechnik

Injektorstrahlanlagen / Handstrahlanlagen

Injektorstrahlanlage

Injektor Strahlanlage R 1000

kleine Frontlader Injektorstrahlanlage, inkl. Filtereinheit, Arbeitsraum B 1000 x T 600 x H 560 mm, Türöffnung B 1000 x H 325 mm
Injektorstrahlanlage

Injektor Strahlanlage RSC

kleine Frontlader Injektorstrahlanlage, inkl. Filtereinheit, Arbeitsraum B 890 x T 750 x H 760 mm, Türöffnung B 775 x H 330 mm

Button
Injektorstrahlanlage

RDI Handstrahlanlage

Handstrahlkabine mit Injektorstrahltechnik, inkl. Filtereinheit und Strahlmittelrückgewinnung an der Anlagen Rückseite

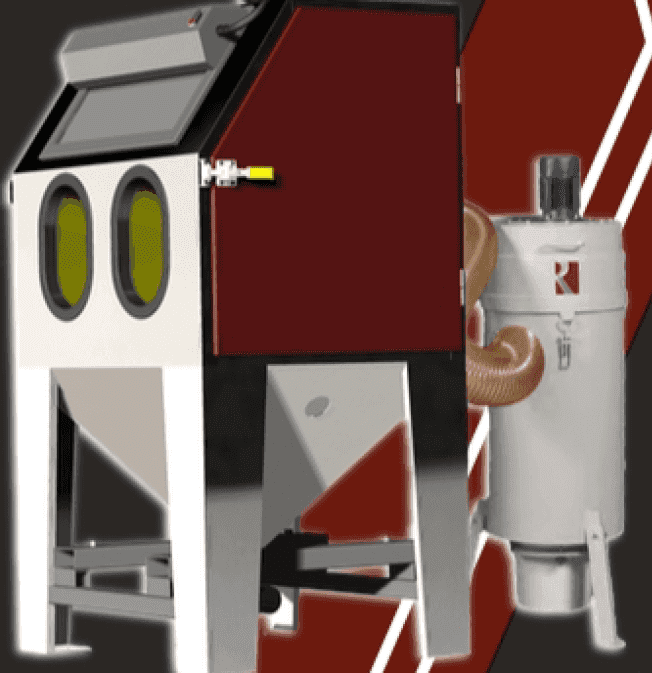

Injektoratrahlanlage

RFI Handstrahlanlage

Handstrahlkabine in Injektorstrahltechnik inkl. separat stehender Filtereinheit und Strahlmittelrückgewinnung

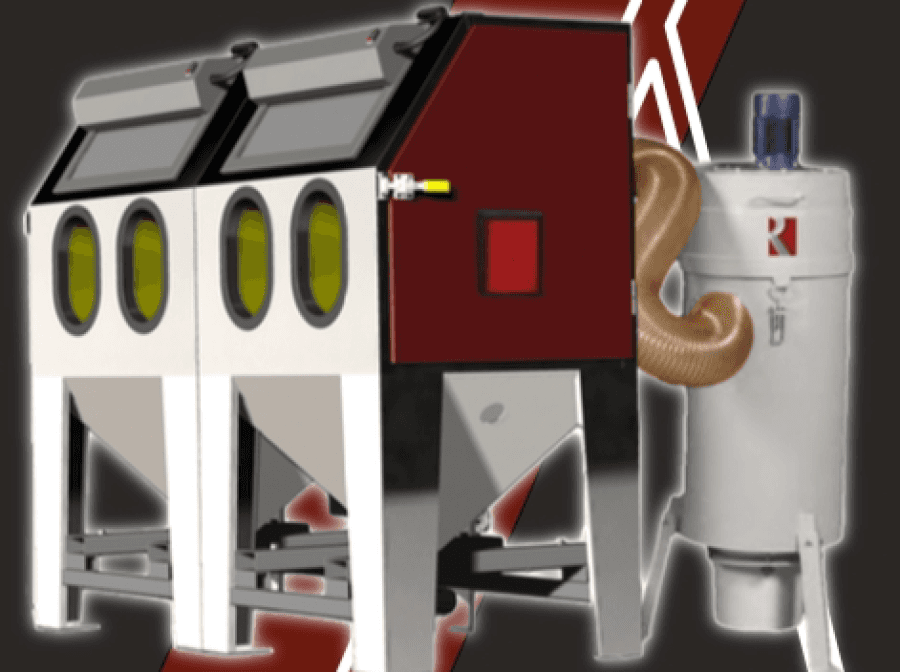

Sonderstrahlanlage

Sonderanlagen

Sonderanlagen z.B. in Größe oder als druckluftbetriebene automatisierte Durchlaufanlage auf Anfrage
Bei unseren Injektorstrahlanlagen unterscheiden wir zwischen der RSC oder R1000 Strahlanlage und der RDI und RFI Baureihe.

Besonders geeignet für den gelegentlichen Einsatz, sowie kleine oder leichte Bauteile ist die RSC und R1000 Strahlanlage.

Die RDI und RFI Baureihe ist für den häufigen, täglichen Einsatz sehr gut geeignet, sowie für schwere und große Bauteile, insbesondere durch die zusätzlichen Ausstattungsvarianten.

Gegenüberstellung & Unterschiede Injektorstrahlanlage RSC und R1000

Unsere beiden kleinen Injektorstrahlkabinen eignen sich besonders für den gelegentlichen Einsatz, sowie für die Bearbeitung kleiner oder leichter Bauteile.
Beide Anlagen unterscheiden sich in eineigen Details. Die Unterschiede sind in der folgenden Aufstellung farblich markiert.
Zum Lieferumfang gehört die nebenstehende Filtereinheit. Auf Wunsch können sowohl die RSC Anlage als auch die R1000 Anlage ohne Filtereinheit bestellt und ausgeliefert werden.

Diese Handstrahlkabinen in Injektortechnik können mit allen gängigen Strahlmitteln betrieben werden.
Jedoch ist eine Verwendung von schweren Strahlmitteln, wie Stahlstrahlmittel oder Edelstahlstrahlmittel nur bedingt zu empfehlen, da der erzeugte Unterdruck und die Strahlmittelansaugung, welche die Strahlmittelförderung ermöglicht, bei schweren Strahlmittel zu gering sein kann. Ein ungleichmäßiger Strahlmittelfluss ist die Folge.

Üblicher Arbeitsdruck: 3-5 bar

Optionen: Drehteller oder Drehkorb

Serviceliste

Ausstattung & Standardgrößen Injektorstrahlanlagen, Baureihe RDI und RFI

kompakte Handstrahlkabine

RDI Injektor Strahlanlage

kompakte Handstrahlkabine
Injektorstrahlanlage

RFI Injektor Strahlanlage

Handstrahlkabine mit getrennt stehender Filtereinheit, Zyklon und Strahlmittelrückgewinnung
Unsere Injektorstrahlanlagen bestehen aus einer robusten Stahlkonstruktion und sind mit Quertraversen und Hohlaufnahmen für eine leichte und schnelle Aufnahme & Umplazierung mittels Hubwagen, elektrischer Ameise oder Gabelstapler, ausgerüstet.

Die beiden großzügigen Schwenktüren rechts und links ermöglichen ein einfaches Be- und Endladen Ihrer Werkstücke.

Ein mit LED Beleuchtung hell ausgeleuchteter Innenraum sorgt für gute Sicht, die beiden großen, ovalen Handschuheingriffe sorgen für Bewegungsfreiheit.

Alle Strahlanlagen sind mit einem Absaugschlitz, der über die gesamte Breite der Rückwand reicht ausgestattet. Dieser sorgt für einen laminaren Luftstrom und gute Sicht innerhalb der Strahlanlage.

Unsere Handstrahlkabinen in Injektortechnik können mit allen gängigen Strahlmitteln betrieben werden.
Jedoch ist eine Verwendung von schweren Strahlmitteln, wie Stahlstrahlmittel oder Edelstahlstrahlmittel nur bedingt zu empfehlen, da der erzeugte Unterdruck und die Strahlmittelansaugung, welche die Strahlmittelförderung ermöglicht, bei schweren Strahlmittel zu gering sein kann. Ein ungleichmäßiger Strahlmittelfluss ist die Folge.

Üblicher Arbeitsdruck: 3-5 bar

Handstrahlkabinen: Ausstattung

Technische Details:
  • Türsicherheitsschalter, mechanischer Türverschluss, Türe mit Doppelwandkonstruktion zur Geräuschdämpfung , einstellbare Türleisten inkl. Dichtungen
  • Strahldruckregler
  • Sichtscheibe aus VSG Glas inkl. Verschleißschutzfolie
  • Handschuhe mit Baumwollauskleidung
  • Wasserabscheider
  • Herausnehmbares Bodenrost, sowie Grobpartikelsieb im Anlagensumpf
  • Strahlpistole, Strahldüse und Strahlschlauch
  • Fußpedal
  • Filtereinheit mit Filterpatrone und entnehmbarem Abfallbehälter
  • Steuerelement
  • sämtliche Wellrohre, Verbindungen und Kupplungen anlagenseitig
  • Arbeitsdruck zwischen 1 und 8 bar
Optionales Zubehör:
  • Drehteller
  • Drehteller verfahrbar
  • Drehkorb
  • Türdurchbruch
  • Kranschlitz
  • Beladebühne
  • Abblasdüse
  • Verschleißschutzauskleidung

Handstrahlkabinen: Standardgrößen & Unterschiede

Standardgrößen:
Nutzmaß
  • B 800 x T 650 x H 800
  • B 1000 x T 800 x H 950
  • B 1250 x T 1000 x H 1000
  • B 1500 x T 1450 x H 1000
Weiter Größen und Sonderanlagen, sowie Automatisierung ist auf Anfrage möglich.

Unterschiede:
  • RDI Baureihe, kompakte Baureihe inkl. Filtereinheit, welche an der Anlagenrückseite fest montiert ist.
  • RFI Baureihe, die Filtereinheit ist ein getrennt stehender Anlagenteil. So ist es möglich, z.B. 2 Strahlanlagen an eine Filtereinheit anzuschließen oder den Filterbereich räumlich von der Strahlanlage abzutrennen.

Bei Kauf unserer Strahlanlagen ist die Erstbefüllung, des für Ihre Anwendung richtigen Strahlmittel im Preis enthalten.

Selbstverständliche bieten wir für unsere Anlagen Wartungspauschalen und Serviceverträge an, Ersatzteile befinden sich an Lager.
